飛翔清洗機LOOG

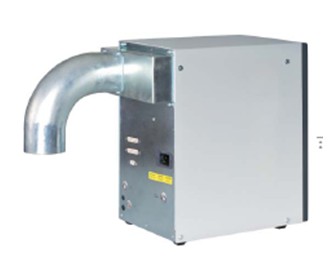

Rinco已開發針對醫療產品並專用於無塵室生產線的全封閉機架和發生器



OMEGA MCX-W
OMEGA MCA-W
KLN Vibration Welder-f-line



Hot-riveting熱鉚

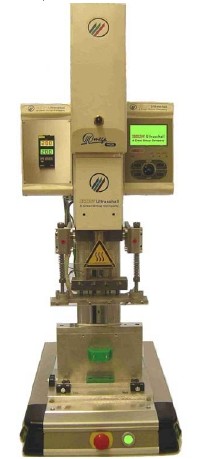

Type Omega III MCX-W

■ 此款熱鉚設備適用於小批量產品,具備最佳的控制系統進行分析,控制和品質保證。

■ 焊接參數的便捷設置

■ 每次焊接迴環結束,螢幕上會清晰地顯示時間-距離圖表式文本完善的比例閥控制技術實現提前選擇不同參數壓力儲存的 20 種焊接參數可即時讀取每次焊接迴圈結束後實際時間,距離,高度和速度參數會出現在顯示幕上。

■ 可控制的實際焊接參數(時間,距離,高度,速度)

■ 通過 RS232 埠在每次迴圈結束後顯示實際參數(時間,距離, 高度,速度)

■ 聲音信號提示零件錯誤

■ 焊接參數受密碼保護



可選項

* 液壓制動
* 工作臺
* 旋轉工作臺
* 零件檢測和釋放
* 觸摸鍵實現雙重安全線路
* 氣缸行程可延伸至 200mm
* 可選的 PC 程式 MECAWIN 控制超音波壓力
* 可選的軟體記錄焊接參數
* 外部控制
* 重設為超音波焊接

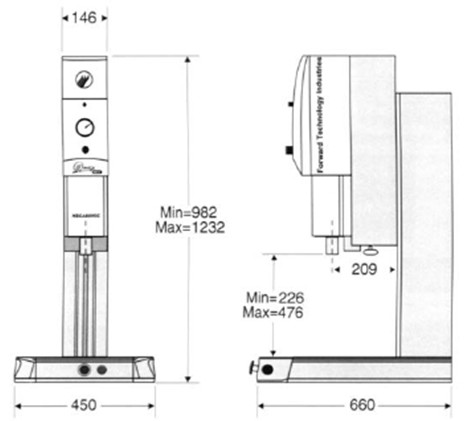

Type OMEGA III MCX-W

技術資料

氣缸  63 mm
選項  40 mm  80 mm
立柱距離 100 mm
選項 200mm
模組單元高度調節 250 mm
重量 Press 機架 77 kg
Generator 發生器 13 kg
Controller 控制器 7 kg
Total 總計 97 kg

■ 焊接模具可精確調整
■ 焊接機與焊接零件保持平行
■ 可選編碼器,精度 0.01mm
■ 雙手啟動鍵
■ 比例閥控制

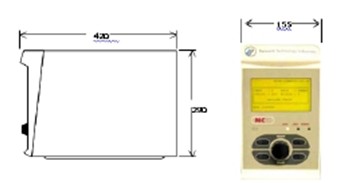

MCX-W 控制器
■ 30 x 16 文本顯示
■ 前面板左右對稱操作
■ 帶有雙鑰匙開關的旋轉按鈕設置參數
■ 自動檢測並記憶焊接零件位置
■ 20 種程式供選擇
■ 顯示當前的焊接參數(時間,距離,高度,速度)
■ 顯示迴圈計數器和錯誤資訊
■ 焊接系統速度分 2 段控制
■ 當不良零件數量超限,機器會自動停止生產
■ 統計最後 150 次焊接結果
■ RS 232 通過 RS232 介面列印現有焊接參數

焊接模式
熱鉚啟動
• 工件接觸前
• 工件接觸後

熱鉚停止(微處理控制)
• 琠w高度(通過編碼器)
• 琠w距離(通過編碼器)

• 琠w時間

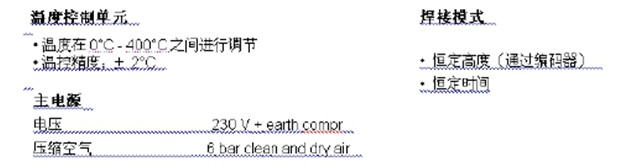

溫度控制單元
• 溫度在 0°C - 400°C 之間進行調節
• 溫控精度:2°C

主電源
電壓 230 V + earth compr
壓縮空氣 6 bar clean and dry air

Hot forming 熱壓成型

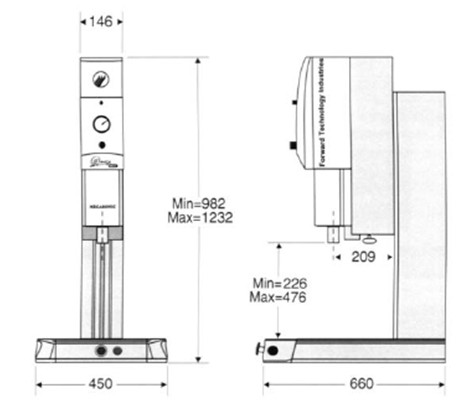

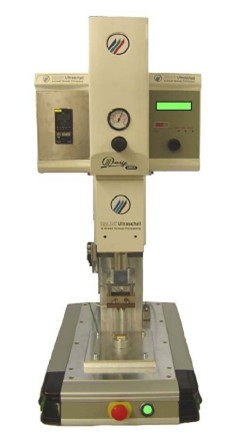

Type Omega III MCA-W

•此款機器適用於小零件的熱壓成形

•便捷的水平調整(重量補償)使每個應用的焊接系統都能正確而快速的調節。

•通過控制器來調節,改變和監測焊接參數
•部件模組化地定位,琠w的壓力,控制系統和溫度控制裝置確保能很好地適應每種安裝現場。
•螢幕上顯示完成焊接次數和錯誤零件號碼
•聲音信號提示有錯誤零件。
•溫度控制裝置上可顯示實際溫度和設定值。
•現有的介面可與生產線上的高級控制系統相整合

可選項

* 液壓制動
* 工作臺
* 旋轉工作臺
* 零件檢測和釋放
* 觸摸鍵實現雙重安全線路
* 氣缸行程可延伸至 200mm
* 可選的 PC 程式 MECAWIN 控制超音波壓力
* 可選的軟體記錄焊接參數
* 外部控制
* 重設為超音波焊接

Type OMEGA III MCA-W

技術資料

氣缸 63 mm
選項 40 mm 80 mm
立柱距離 100 mm
選項 200mm

模組單元高度調節 250 mm

Weight: 機架 77 kg
溫控 13 kg
控制器 7Kg
合計 97 kg

焊接模具可精確調整
焊接機與焊接零件保持平行
可選編碼器,精度 0.01mm
雙手啟動鍵

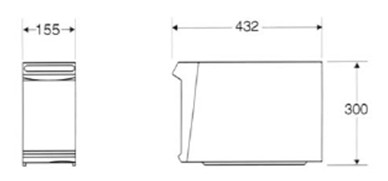

Controller MCA-W type 控制器
强 2 x 16 文本顯示
强 通過旋轉按鈕進入參數
强 自動檢測並記憶焊接零件位置
强 顯示迴圈計數器和錯誤資訊
全製程控制

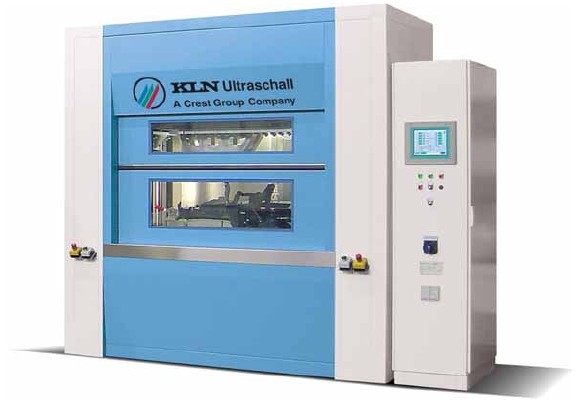

線性振動摩擦焊接機

在振動摩擦焊接中, 被焊接的塑膠件接合面通過摩擦運動加熱並熔化
如同其他所有的焊接過程一樣, 塑膠件在壓力下融合為一體
其間的重要參數是:

頻率Frequency
振幅Amplitude
焊接壓力Welding Pressure

焊接加工過程包括四個階段.
最佳的焊接狀態可以通過已獲得專利的CPC技術實現
(請參閱以下 CPC).

典型應用
汽車工業: 擾流板, 儀錶盤, 手套箱, 儲物架, 引擎外罩, 進氣歧管,儲油壺, 預備水箱
ABS模組, 過濾器, 車門板飾條, 車燈, 保險桿.
家電設備業: 洗衣機部件, 滾筒乾燥機底板, 洗碗機部件, 冷氣出風口導風板.
消費性產品: 電鋸機外殼, 排水虹吸管, 煤氣表, 印表機墨水匣, 碳粉盒.
品質控制
品質控制和熔接參數是由設定值與實際值的對比來監控的. 在每一個焊接過程中, 觸控式螢幕以曲線圖形或在某個區域內的形式顯示出由操作員設定的每一個焊接參數的實際值
(如: 壓力, 振幅, 位移和時間). 系統對輸入的資料和實際發生的數值同時進行控制和比較,而輸入的資料被定義為限定值, 如果低於或超出這個數值, 觸控式螢幕就會提示錯誤資訊.
只有當提示錯誤資訊被重設(Rest)識別後, 才能重新啟動.
錯誤資訊也可以經由印表機記錄下來 (通過觸控式螢幕的RS232介面).
參數報告可以在一次焊接循環後列印, 也可以在10次或100次焊接循環後一起列印.
實際操作中, 通常每10次焊接後就列印一次。 在無故障生產的狀態下, 這個列印頻率可以
增加到每100個部件焊接後列印一次. 這個可設定的範圍為:1-999個部件.

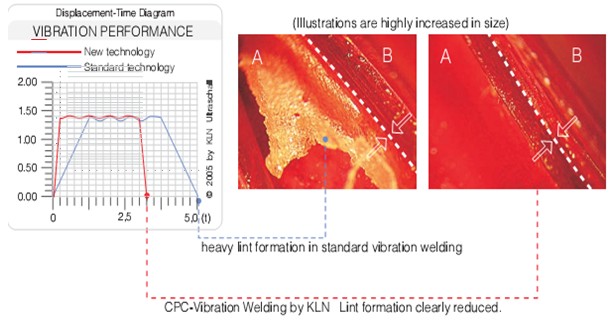

CPC全製程控制 (Complete Process Control)
市場上一般焊接技術與KLN創新的CPC技術之間的直接比較:

CPC全製程控制保證在整個焊接過程中,帶負荷時的起振時間和主動制動時間控制在60毫秒(60ms)內,並具有最佳的振動性能. 結合雙線圈技術, 其效率比一般振動技術提高了50%以上.客戶生產效率也因此受益於縮短了30-40%的焊接週期, 同時還減少了溢料的形成. 此外, 由於主動制動的時間的縮短,也降低了焊後冷卻固化期間所產生的接合面應力,焊接強度明顯提升.
更多詳細內容









Dynamic 3000
Dynamic 745
Handgun

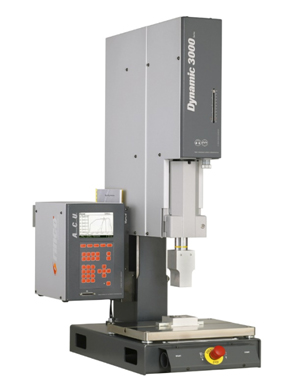

Dynamic 3000


   ■ 操作頻率 20kHz
        設備符合CE標準與歐洲安全要求
        最大壓力 在6Bar壓縮空氣下 3000N
        最大觸發 100 mm
        重量 115 kg 不含超音波發生器
        發生器 ACU20-2000/3000

   ■ 超音波發生器 ACU (搭配超音波動力系列焊接設備) :
          –操作方便準確
          –圖解顯示
          –介面用資料分析並用參數表示
          –焊接資料外部登錄和遠端維護軟體
          –亦可應用於自動化專用機表示
   ■  超音波焊接設備 Dynamic 3000
        (適用於大、中型尺寸熱塑性零件的單機焊接操作)
          –校正功能
          –優化的壓力控制單元可達到焊接重複精度
          –識別焊接的有效性
          –可安裝於SSK隔音罩或自動化設備
          –高可靠性

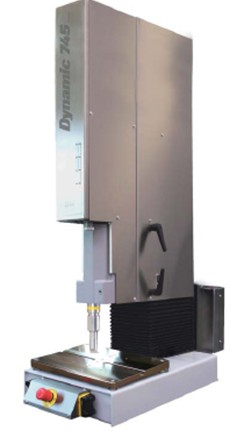

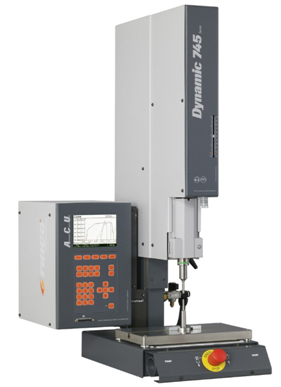

Dynamic 745

    ■ 操作頻率 35kHz
         設備符合CE標準與歐洲安全要求
         最大壓力 在6Bar壓縮空氣下,745N
         最大觸發 100m
         重量 40 kg 不含超音波發生器
         發生器 ACU35-900

    ■超音波發生器 ACU (搭配超音波動力系列焊接設備)
         –操作方便準確
         –圖解顯示
         –介面用資料分析並用參數表示
         –焊接資料外部登錄和遠端維護軟體
         –亦可應用於自動化專用機


    ■超音波焊接設備 Dynamic 745
(適用於小型尺寸熱塑性零件的單機焊接操作)
         –校正功能
         –優化的壓力控制單元可達到焊接重複精度
         –識別焊接的有效性
         –可安裝於SSK隔音罩或自動化設備
         –高可靠性



Handgun

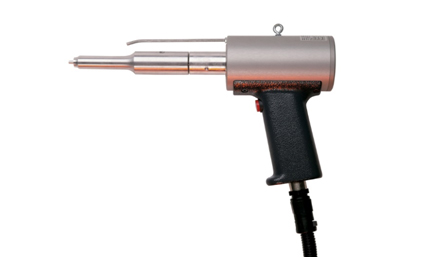

超音波掌上型焊接單元HG20-1(適用於大尺寸零件的手動焊接操作)
操作頻率: 20khz
重量: 1.8kg,包括換能器
擴大振幅: 通過完整的換能器(擴大1:1.5)
發生器: 適合類型 RL20-1000\SL20-6000/1000

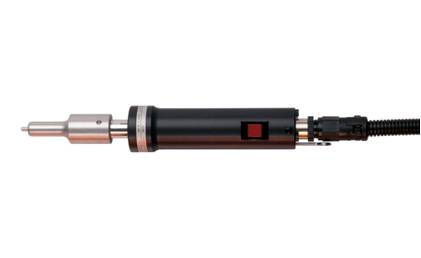

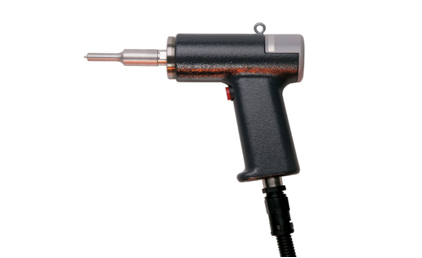

超音波掌上型焊接單元HG35-3適用於大、中型尺寸零件的手動焊接和切割操作 超音波掌上型焊接單元HW35-3適用於中、小型尺寸零件的手動焊接和切割操作
操作頻率: 35khz
重量: 1.2kg,包括換能器
焊頭: 定制,焊頭可旋轉90
發生器: 適合類型 RL35-250/400/600、SL35-400/600
操作頻率: 35khz
重量: 0.7kg,包括換能器
焊頭: 定制,焊頭可旋轉90
發生器: 適合類型 RL35-250/400/600、SL35-400/600

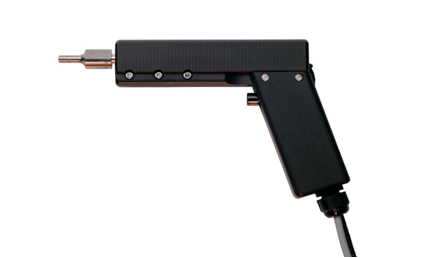

超音波掌上型焊接單元HG70-1適用於小型尺寸零件的手動焊接和切割操作 超音波掌上型焊接單元HW70-3適用於小型尺寸零件的手動焊接和切割操作
操作頻率: 70Khz
重量: 250g含換能器
擴大振幅: 直接通過換能器C70-2(不包括在內)
發生器: SL70-100
操作頻率: 70Khz
重量: 170g包括換能器
擴大振幅: 直接完全換能器
發生器: SL70-100

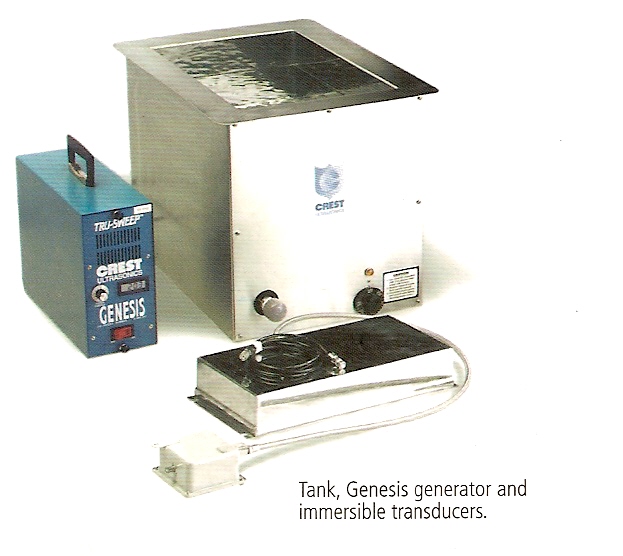

投入式振盪子
超音波桶槽









投入式震盪子

型號

安裝方式

尺寸
英吋
公分

主機需求

XCI-320-3

FC、EB、DBB、FL

3.5 x 20 x 3

250W

8.9 x 50.8 x 7.6

XCI-710-3

FC、EB、DBB、FL

7 x 10 x 3

250W

17.8 x 25.4 x 7.6

XCI-720-6

FC、EB、DBB、FL

7 x 20 x 3

500W

17.8 x 50.8 x 7.6

XCI-817-6

FC、EB、DBB、FL

8 x 17 x 3

500W

20.3 x 43.2 x 7.6

XCI-1218-12

FC、DBB、FL

12 x 18 x 3

1000W

30.5 x 45.7 x 7.6

XCI-732-12

FC、DBB、FL

7 x 32 x 3

1000W

17.8 x 81.3 x 7.6











說明 :
   ■ X表示頻率:
            2  = 25 kHz
            4  = 40kHz
            5  = 58kHz
            6  = 68kHz
           12 = 120kHz
           13 = 132kHz
           19 = 192kHz
   ■ 按裝方式說明(訂購時請註明) :
          –FC: 不袗軟管
          –EB: 背面單一出線頭
          –DBB: 背面兩個出線頭
          –FL: 法蘭式
   ■  25 kHz頻率高度為4"(10.2cm)。
   ■ 可接受特殊尺寸製作或表面鍍硬鉻處理。

超音波桶槽





型號

容量

內槽尺寸

英吋

公分

外觀尺寸

英吋

公分

電源需求

( 含加熱器 )

超音波功率

( 瓦 )

XHT-710-3

3

7 x 10 x 10

10 x 13 x 14.5

240VAC/ 2.1A

250W

17.8 x 25.4 x 25.4

25.4 x 33 x 36.8

XHT-1014-6

5

10 x 14 x 10

13 x 17 x 14.5

240VAC/ 4.2A

500W

25.4 x 35.6 x 25.4

33 x 43.2 x 36.8

XHT-1218-9

10

12 x 18 x 12

15 x 21 x 16.25

240VAC/ 8.4A

750W

30.5 x 45.7 x 30.5

38.1 x 53.3 x 41.4

XHT-1524-12

19

15 x 24 x 14

18 x 24 x 18.75

240VAC/ 12.6A

1000W

38.1 x 61 x 35.6

45.7 x 68.6 x 47.8

XHT-1622-12

22

16 x 22 x 16

19 x 25 x 20.75

240VAC/ 12.6A

1000W

40.6 x 55.9 x 40.6

48.3 x 63.5 x 52.7

XHT-1826-18

33

18 x 26 x 18

21 x 29 x 22.75

240VAC/ 16.8A

1500W

45.7 x 66 x 45.7

53.3 x 73.7 x 57.9

XHT-2426-30

49

24 x 26 x 20

27 x 29 x 24

240VAC/ 21A

2500W

61 x 66 x 50.8

68.9 x 99 x 61

XHT-2436-42

68

24 x 36 x 20

27 x 39 x 24

240VAC/ 34A

3500W

61 x 91.4 x 50.8

69.9 x 99 x 61

XHT-2446-54

86

24 x 46 x 20

27 x 49 x 24

240VAC/ 42A

4500W

61 x 116.8 x 50.8

69.9 x 124.5 x 61

XHT-1236-24

34

12 x 36 x 20

15 x 39 x 24

240VAC/ 17A

2000W

30.5 x 91.4 x 50.8

38.1 x 99 x 61

XHT-1246-30

43

12 x 46 x 20

15 x 49 x 24

240VAC/ 21A

2500W

30.5 x 116.8 x 50.8

38.1 x 124.5 x 61


說明 :

    ■ X: 表示頻率
                    2  : 25KHz
                    4  : 40KHz
                    5  : 58 KHz
                    6  : 68KHz
                   12 : 120KHz
                   13 : 132KHz
                   19 : 192KHz
    ■接受客製化特殊規格訂製,提供槽體尺寸變更
            、四邊溢流設計、電解拋光處理。

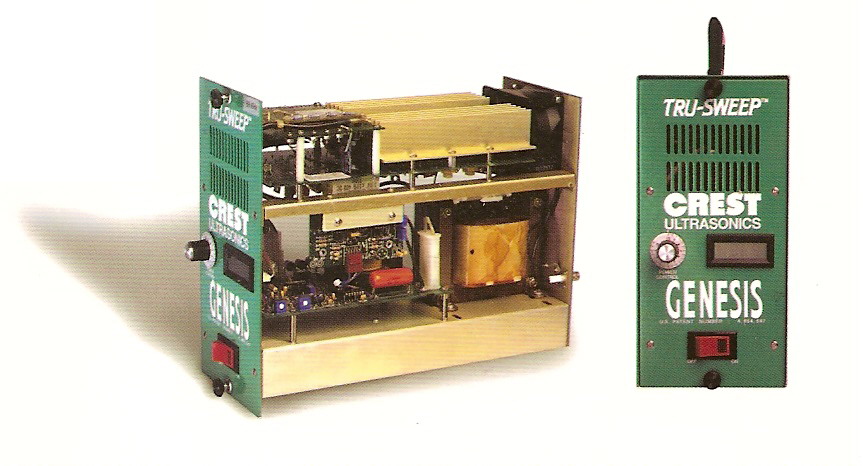

CREST Genesis TM 超音波主機

        特點 :
             ± 1kHz 掃頻功能,增進清洗之均勻度。
             0-100%輸出功率設定。
            針對不同清洗媒介提供全波長或半波長輸出。
            提供 25 KHz、40 kHz、68 kHz 三種頻率。
            主機功率有250W、500W二種規格。



GENESIS 型號規格

型號

功率輸出

( 瓦 )

電源容量
220Vac / 50-60Hz

外觀尺寸
L x W x H ( cm )

主機數量

XG-250-3 250 2A / 440W 13.3 x 35.6 x 30.5 1
XG-500-6 500 4A / 880W 13.3 x 35.6 x 30.5 1
XG-750-9 750 6A / 1320W 26.7 x 35.6 x 30.5 2
XG-1000-12 1000 8A / 1760W 26.7 x 35.6 x 30.5 2
XG-1500-18 1500 12A / 2640W 40.1 x 35.6 x 30.5 3
XG-2000-24 2000 16A / 3529W 53.3 x 35.6 x 30.5 4

說明 :
        ◆ X代表頻率:
                 2 = 25 kHz
                 4 = 40 kHz
                 6 = 68 kHz
        ◆ 主機有二種型號,即250W及500W。

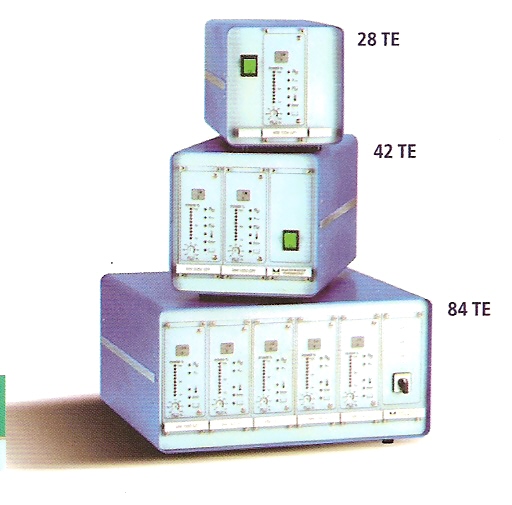

Martin Walter超音波主機
     特點 :
           ◆ 自動偵錯,防短路及過載功能。
           ◆ 40-100%輸出功率設定。
           ◆ 內建自動追頻及掃頻功能,確保最佳輸出頻率及功率。
           ◆ 提供25 kHz、40 kHz、58 kHz、120 kHz、132 kHz及
                192 kHz多種頻率選擇。
           ◆ 提供最新複頻技術及產品,58/192 雙頻清洗機,可獨立
                輸出 58 kHz 、 獨立輸出 192 kHz 或同時做 58 & 192 kHz
                複頻輸出,並可任意調整設定輸出功率。


Martin Walter 主機規格型號
型號 功率輸出 電源容量
MW 500 GTI or GHI/X 500 240V / 50-60Hz


說明:
◆ X代表頻率:例如25 表示是25 kHz。
◆ 超音波主機機殼可分三種,分別可插入單片,兩片及五片功率模組,
每片功率模組提供 500W超音波輸出。

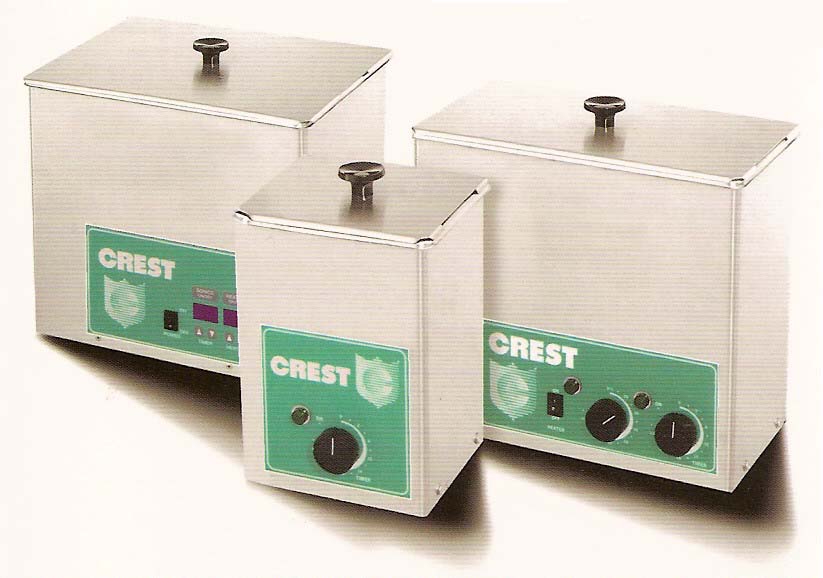

CREST 桌上型清洗機

型號

內槽尺寸
英吋
公厘

外觀尺寸
英吋
公厘

內部容量
公升

超音波功率

加熱器功率

排水管

CP 200

6 X 5.25 X 4

148 X 134 X 100

7 X 6.5 X 10.5

175 X 164 X 270

1.75

35

90

CP 230

9.5 X 5.25 X 4

237 X 134 X 100

11.5 X 6.375 X 9.25

265 X 162 X 295

2.8

80

160

CP 360

9.5 X 5.25 X 4

237 X 134 X 150

11.5 X 6.375 X 9.25

265 X 162 X 295

4.2

100

160

CP 500

11.75 X 6 X 6

297 X 148 X 150

12.75 X 7 X 11.625

325 X 176 X 295

5.4

120

160

CP 1100

11.75 X 9.5 X 8

297 X 237 X 200

12.75 X 10.5 X 13

325 X 265 X 335

12.3

180

600

CP 1200

19.7 X 5.25 X 6

502 X 134 X 150

20.25 X 6 X 10.625

515 X 150 X 270

9.2

200

600

CP 1500

12.75 X 11.75 X 8

324 X 297 X 200

13.9 X 12.75 X 14.5

530 X 325 X 365

16.8

240

800

CP 2600

19.7 X 11.75 X 8

502 X 297 X 200

21 X 12.75 X 14.5

530 X 325 X 365

26.1

300

800

注意 :
      ◆ 所有型號依功能需要可分三類
                   T   : 0-30 分鐘機械式計時器。
                   HT   : 0-30 分鐘機械式計時器、加熱器。
                   D     : 數位控制,包括加熱器、洗淨時間(0-99 min)、超音波輸出功率調整
                             及去氣泡功能(Degas function)。

       ( CP200 未提供數位控制機種 )

                   D/HF : 數位控制,功能如同 D 機型,但操作頻率為 132KHz(型號僅限 P230D/HF 及 P500D/HF)

      ◆ 全機採不袗材質製作。超音波頻率:38.5 - 40.5 KHz。

      ◆ 全機種均符合 CE 標準。
      ◆ 全機種均經過 UL61010-1及CAN/CSA 22.2 #61010-1 認證。

      ◆ 多種電壓可供選擇:110、117、120、220以及 240VAC。





溶劑型清洗機



特點介紹

        ◆ 適用於各種揮發性可回收溶劑(無閃火點);如HCFC、HFC、HFE、PEC、Methylene-
             Chlorid、 Trichloroethylene、n-pb 等。

        ◆ 清洗、乾燥一次完成,簡化清洗流程。
        ◆ 單一溶劑便於操作與管理。
        ◆ 設備設計符合 NESHAP 規範,降低藥水損耗、節省運轉成本。

        ◆ 可搭配自動化手臂,及溶劑回收機使用。

        ◆ 特別用於電子電路板助焊劑清洗、記憶卡電路板清洗,、覆晶基板助焊劑清洗、RF
             模組助焊劑及錫珠清洗等。

        ◆ 客製化專用機型,配合客戶清洗需要規劃設計製造。

        ◆ 錫珠清洗等,尤其於打線(Wire Bound)後封裝前表面清洗。

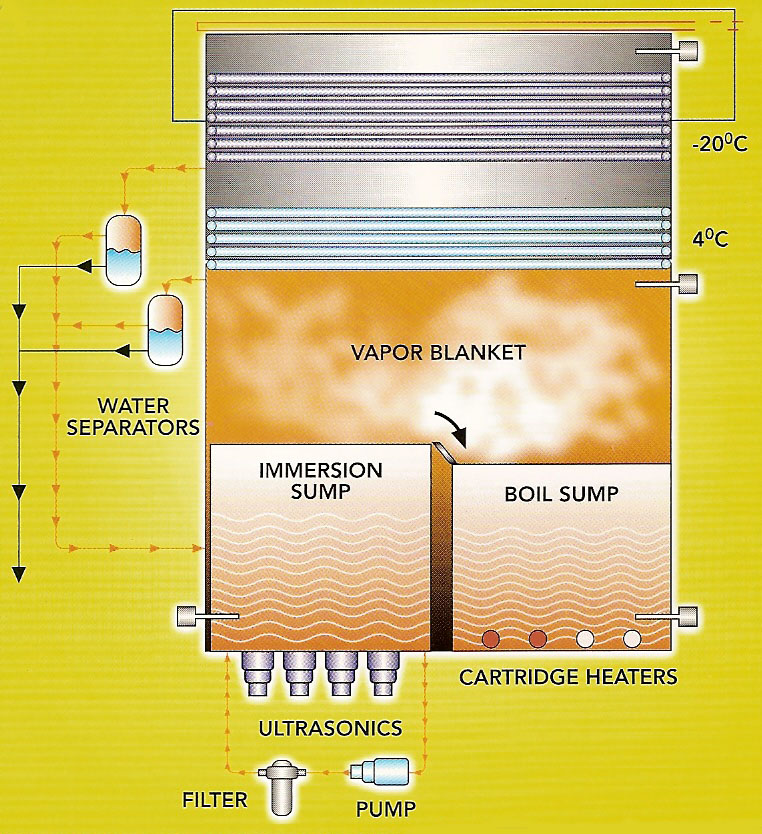

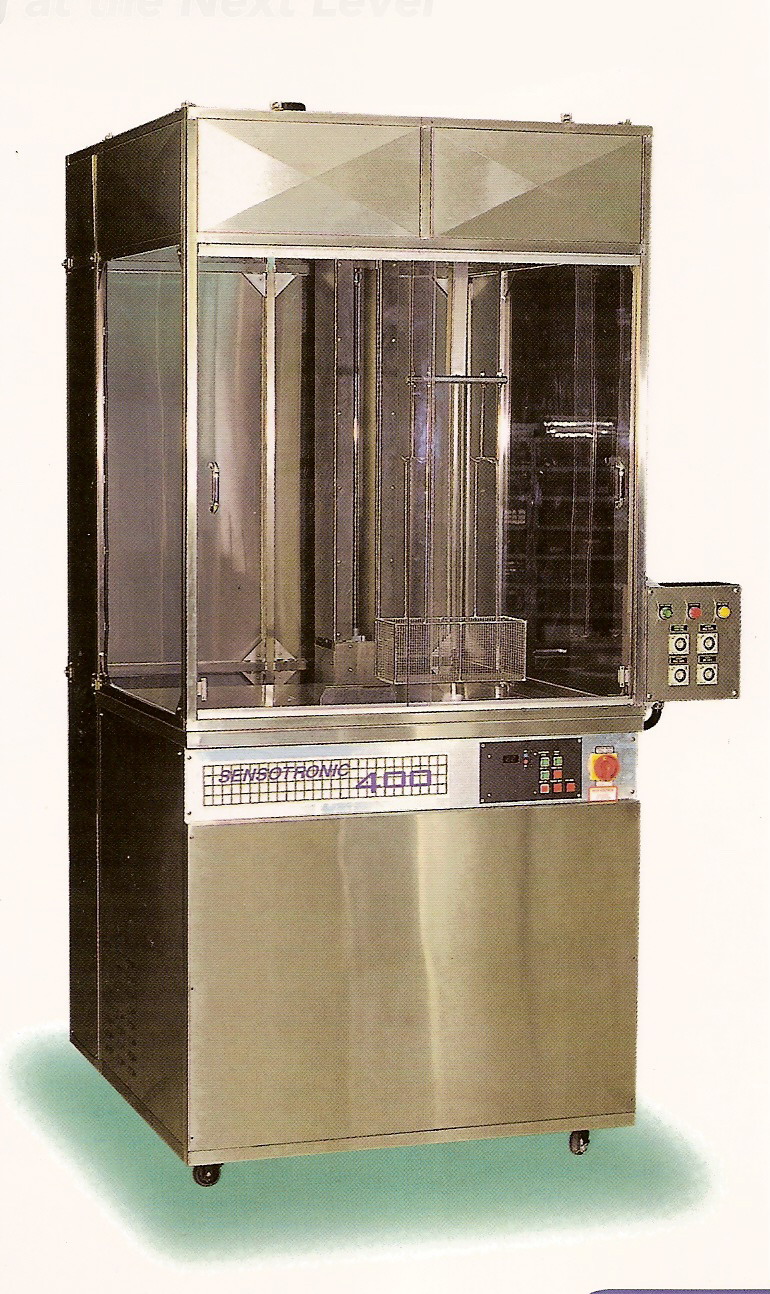

環保型脫脂機

符合現代環保需求,清洗流程在完全密閉空間完成。

運用真空技術結合清洗、潤洗、乾燥為一體,節省空間、降低成本。

特殊管路設計,溶劑不外露。除操作實無異味外,更能節省溶劑成本。

特定用於金屬沖壓零件脫脂,金屬粉末射出後之脫臘及電子零件表面清洗等。

可搭配回收機、噴洗機構、超音波清洗或工件旋轉機構。



自動化清洗設備

  • 操作介面採用觸控式螢幕人機介面,提供人性化且簡易的操作方式,大幅降低人為操作疏失,節省運轉成本。

  • 採用世界知名廠牌 PLC 控制,提供長期穩定、可靠的控制操作;無須擔心日後維護備品取得問題。

  • 可以客戶現場操作環境需要提供全罩式機台設計並搭配高效率空氣過濾芯 ( HEPA ) 確保清洗過程潔淨度。

  • 已成功應用於半導體矽晶片、硬碟機零組件、硬碟機儲存碟片、精密光學鏡片及攝像模組(Image Sensor) 等相關產業。

  • 本公司接受客製化專用清洗設備訂製,並且為客戶提供清洗流程規劃服務。

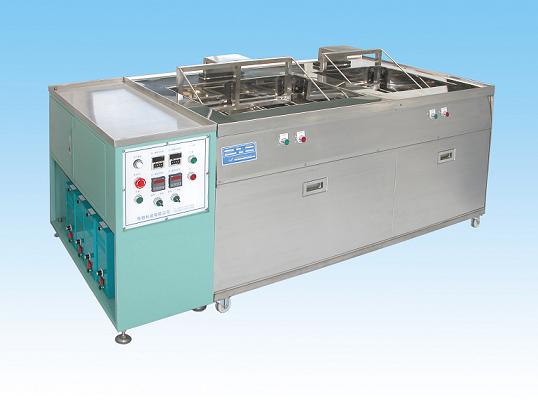

水洗/半水洗式清洗設備

  • 適用於各種水洗、半水洗(碳氫類)製程。

  • 整合清洗、潤洗、乾燥於單一機台設備方便操作。

  • 應用於電子業水性助焊劑清洗、治具承盤、機械五金及其它各項應用清洗。

  • 可搭配自動化手臂、其它選擇配備如噴洗機構、寸動機構、旋轉機構、真空乾燥等。

  • 接受客製品、且替客戶規劃清洗流程。
